Ein Layer-Shift bedeutet, dass sich eine oder mehrere Druckschichten seitlich versetzen. Das Objekt wirkt dann „abgeschnitten“ oder treppenartig verschoben. Ursache ist fast immer ein mechanisches oder bewegungstechnisches Problem, selten reine Slicer-Fehler.

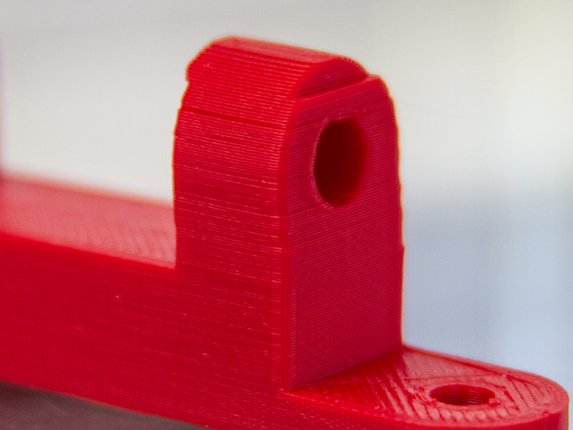

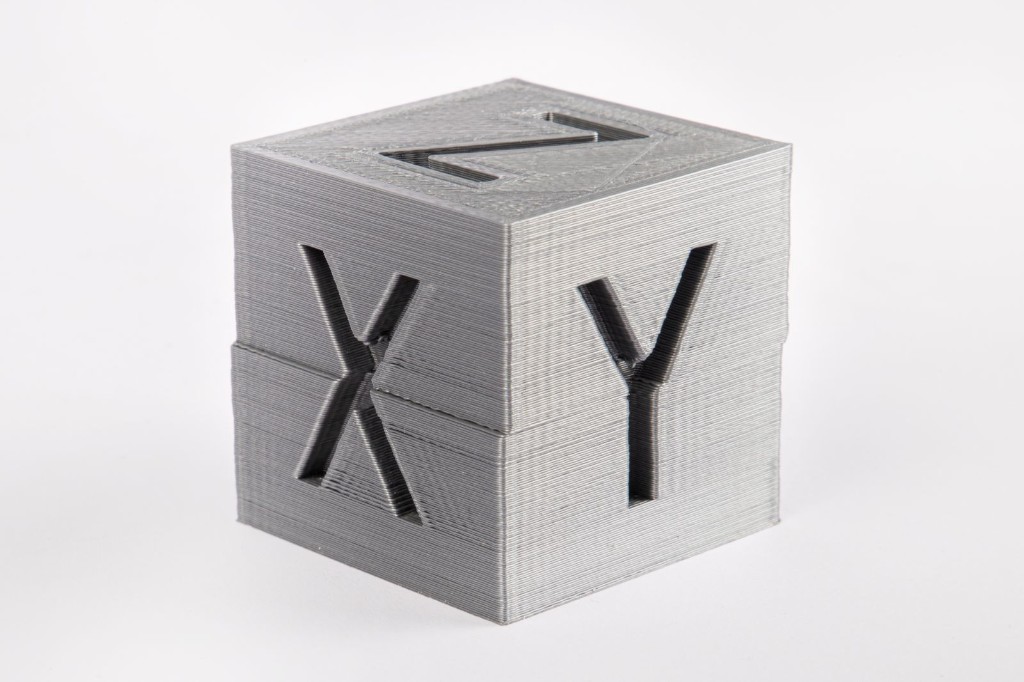

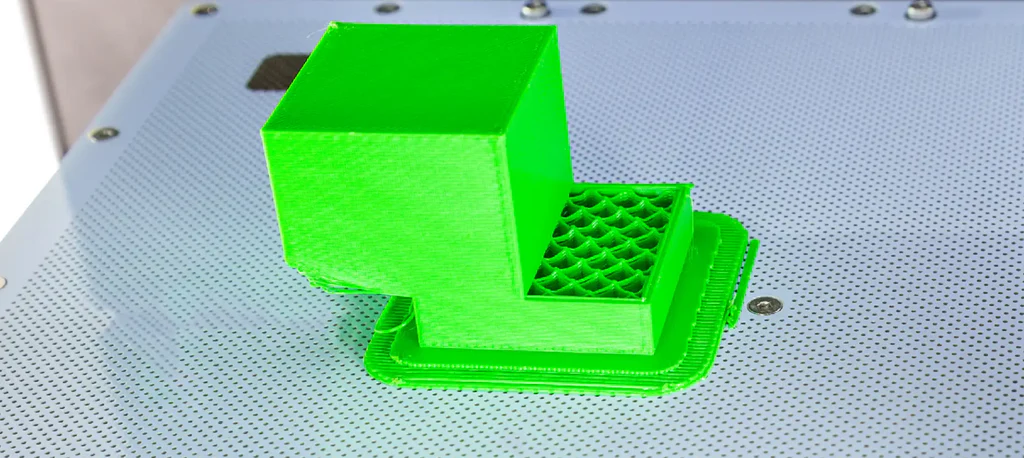

📌 Wie sieht ein Layer-Shift aus?
Plötzlicher seitlicher Versatz einer oder mehrerer Lagen – das Objekt wirkt wie „abgeschnitten“ oder treppenartig verschoben.
🛠 Mechanische Ursachen & Lösungen
1️⃣ Lockere Riemen (X- oder Y-Achse)
Symptom: Plötzlicher Versatz in eine Richtung, oft nur einmalig.
Warum? Der Schrittmotor bewegt sich, aber der Riemen „rutscht“ durch → Position geht verloren.
Lösung:
- Riemenspannung prüfen (nicht schlaff, aber auch nicht wie Gitarrensaite)
- Umlenkrollen und Idler kontrollieren
- Riemen auf Zahnbeschädigung prüfen
- Madenschrauben an Pulleys festziehen (auf Motorwelle!)
2️⃣ Lockere Pulleys (Riemenscheiben)
Symptom: Wiederholbare Versätze an ähnlicher Höhe.
Warum? Die Riemenscheibe dreht minimal auf der Motorwelle durch.
Lösung:
- Madenschraube exakt auf der abgeflachten Motorwelle positionieren
- Mit Schraubensicherung sichern
- Beide Schrauben kontrollieren (falls vorhanden)
3️⃣ Zu hohe Druckgeschwindigkeit oder Beschleunigung
Symptom: Layer-Shift bei schnellen Richtungswechseln.
Warum? Der Motor verliert Schritte (Step-Loss), weil Trägheit zu hoch ist.
Lösung:
- Druckgeschwindigkeit reduzieren
- Beschleunigung (Acceleration) senken
- Jerk/Instantaneous Speed reduzieren
- Testweise 20–30 % langsamer drucken
4️⃣ Mechanische Blockade
Symptom: Layer-Shift an exakt gleicher Stelle.
Mögliche Ursachen:
- Kabel bleiben hängen
- Bowden-Schlauch verhakt
- Z-Achse leicht schief
- Fremdkörper in Linearführung
Lösung:
- Bewegungsbereich manuell durchfahren
- Kabelmanagement prüfen
- Linearführungen reinigen & schmieren
5️⃣ Zu hoher Düsendruck (Überextrusion)
Warum? Wenn zu viel Material gefördert wird, kann die Düse am Druckteil hängen bleiben → Achse springt.
Check:
- Flow-Wert kalibrieren
- E-Steps prüfen
- Z-Hop aktivieren (0,2–0,6 mm)
6️⃣ Steppertreiber / Elektronik
Selten, aber möglich: Treiber überhitzt, Motorstrom zu niedrig eingestellt, defekter Stepper.
Lösung:
- Kühlung prüfen
- Vref kontrollieren
- Lüfter reinigen
🎯 Qualitäts-Tuning gegen Layer-Shift
| Einstellung | Empfehlung |
|---|---|
| Geschwindigkeit | 40–60 mm/s |
| Beschleunigung | 500–1000 mm/s² |
| Riemenspannung | Straff, aber nicht überdehnt |
| Z-Hop | Aktivieren bei Problemteilen |
| Flow | 95–100 % nach Kalibrierung |
🧪 Diagnose-Checkliste (Schnelltest)
- ✔ Riemen gespannt?
- ✔ Pulleys fest?
- ✔ Kabel frei beweglich?
- ✔ Geschwindigkeit reduziert?
- ✔ Druckbett frei von Kollision?
🧠 Profi-Tipps
- 🔍 Layer-Shift nur in X oder Y? → Meist genau diese Achse betroffen
- 📏 Immer mechanisch prüfen, bevor Firmware geändert wird
- 🧴 Linearschienen regelmäßig reinigen
- 🔩 Schrauben nach 50–100 Druckstunden nachziehen
- ⚖ Schwere Direkt-Extruder erhöhen Risiko bei hohen Beschleunigungen
